Die Augen irritieren

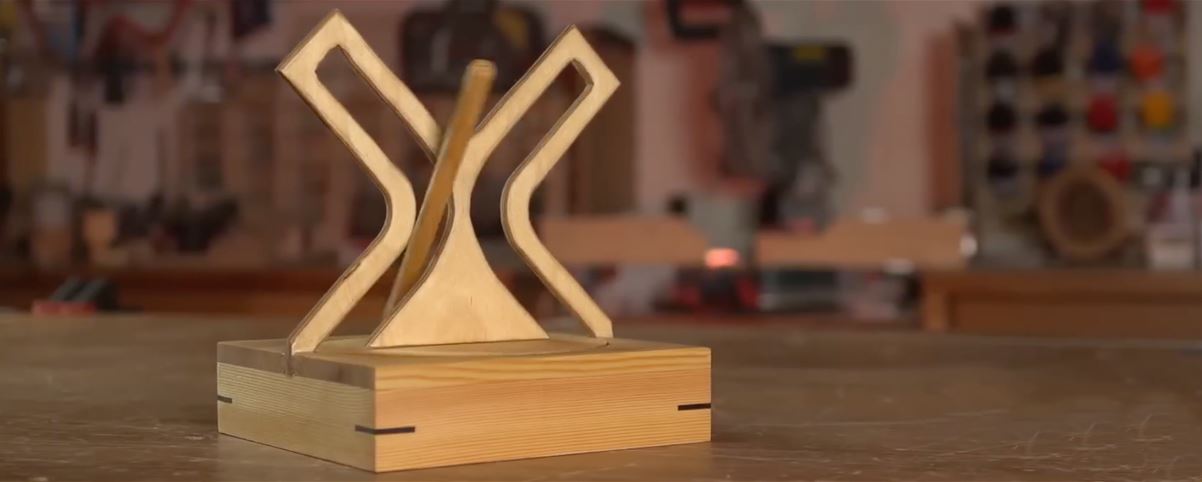

Ein schräg gestellter Stab dreht durch eine fix montierte stehende Platte. Was auf den ersten Blick fast nicht möglich erscheint, wird beim genaueren Hinschauen deutlich: Durch seine Bewegung beschreibt der Stab eine dreidimensionale Figur, während die flächige Platte wie eine Scheibe mit passender Durchdringung wirkt. Ungewöhnlich für unser Auge ist vor allem, dass sich ausgerechnet im Zentrum des Ausschnittes ein durchlaufender Steg befindet.

Doch wie ermittelt man die Form dieses Ausschnittes? Der Stab wird im 45-Grad-Winkel auf der Scheibe befestigt. Also muss man die Durchdringung in der gleichen Schräge ausführen, was eine rechtwinklige X-Form ergibt. Durch das Abrunden der Kreuzung entsteht in der Mitte des Ausschnittes der oben erwähnte Steg. Selbstverständlich gilt es beim Aufzeichnen genügend Luft zu berücksichtigen, damit der schräge Stab reibungslos zirkulieren kann.

Die Aussenkontur der Sperrholzplatte lässt sind beliebig gestalten, sie hat auf die Funktion keinen Einfluss. Die fertig bearbeitete Sperrholzform wird nur mit ihren Aussenteilen auf der Grundplatte fixiert. Der mittlere Teil «hängt» und muss unten zur rotierenden Scheibe etwas Luft aufweisen. Ein im Sockel platzierter Elektromotor sorgt für den Antrieb. Bei einem langsam laufenden Modell kommt man ohne untersetzendes Getriebe aus.
