Alles aus dem gleichen Teil

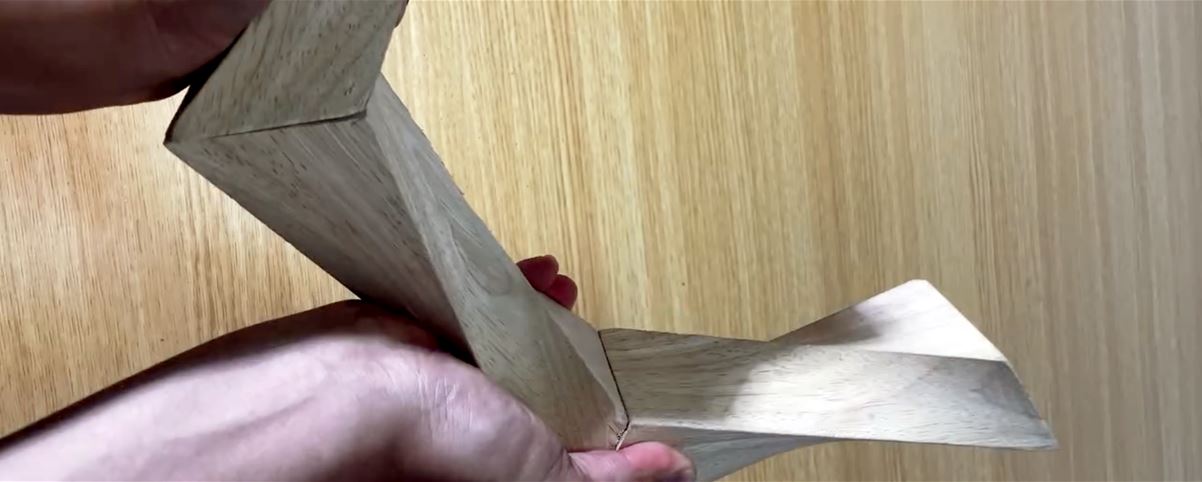

Auf den ersten Blick sieht es ziemlich kompliziert aus, dieses Hexagon. Dabei handelt es sich geometrisch gesehen nur um einen sechseckigen Rahmen, der aus lauter identischen Massivholzstücken besteht. Seine räumliche Wirkung verdankt er der verdrehten Form seiner Einzelteile. Etwas komplizierter wird es, wenn man so etwas herstellen will. Einerseits beim Konstruieren, aber auch bei der erforderlichen 5-Achs-Bearbeitung.

Als besonders anspruchsvoll erweist sich das Aufspannen. Weil jede der sechs Werkstückseiten bearbeitet werden muss, lassen sich die Teile nicht in einer einzigen Aufspannung fräsen. Deshalb werden zuerst die beiden im Sechseck nach innen gerichteten Flächen bearbeitet sowie die Schnittflächen mit den Zapfenverbindungen.

Anschliessend muss man umspannen, um die zwei verbleibenden, ebenfalls verdrehten Flächen fräsen zu können. Im hier gezeigten Beispiel wird das Werkstück in eine Lehre eingelegt und mit Vakuum gegen das Verrutschen und Herausspringen gesichert.
